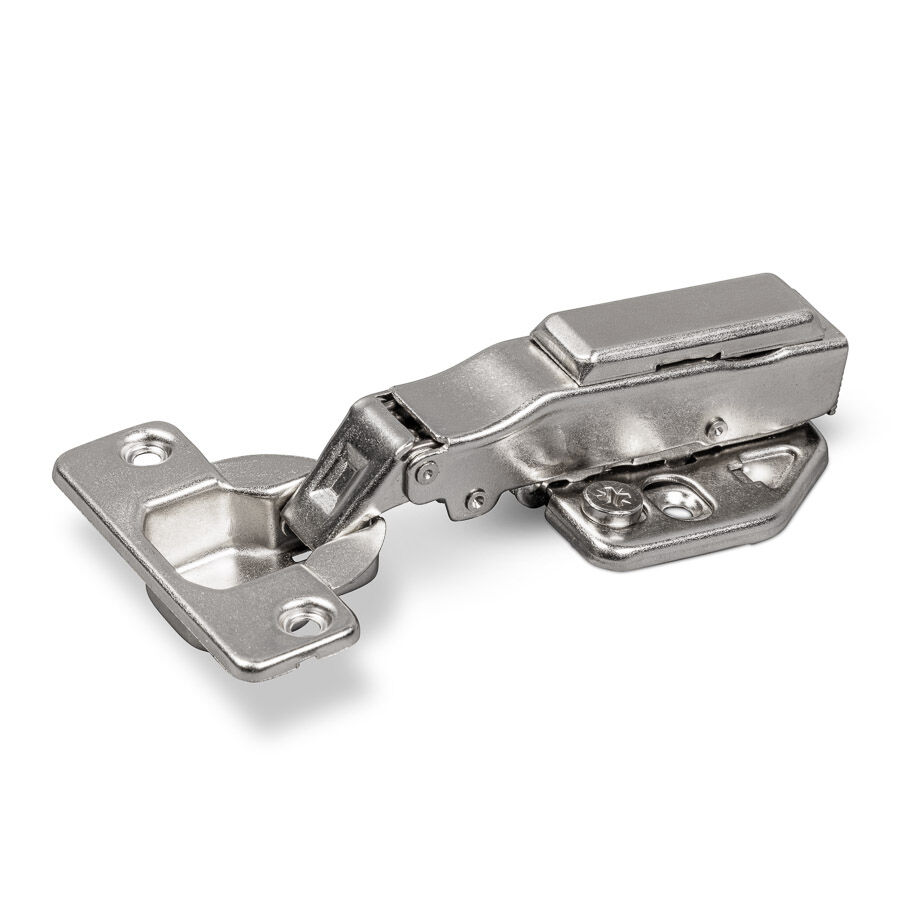

Push-to-Open-Scharnier, vorstehend, 95°
- Kauf 10 für 3,37 € jeweils und spare 5%
- Kauf 20 für 3,27 € jeweils und spare 8%
Vorderes Scharnier
Dieses Push-to-Open-Scharnier ist genau das Richtige für Sie, wenn Sie auf Türgriffe verzichten möchten. Es handelt sich um ein vorstehendes Scharnier mit einem Öffnungswinkel von 95 Grad. Das Praktische an diesem Scharnier ist, dass sich der untere Teil herausklicken lässt. Dadurch kann ein Teil des Scharniers am Schrank und der andere Teil an der Tür befestigt werden. Das spart eine Menge Mühe!
Wenn Sie lieber keinen Türgriff an Ihrer Tür haben möchten, ist dieses Scharnier die beste Option. Durch Druck auf die Tür drückt der Türöffner die Tür auf. Dadurch benötigen Sie keinen Türgriff. Mithilfe eines Zylinders öffnet sich dieses Scharnier langsam, nachdem auf die Tür gedrückt wurde. Dies wird als „Softopening“ bezeichnet. Der Türöffner ist nicht automatisch im Lieferumfang enthalten. Sie müssen ihn daher separat bestellen.
Wählen Sie eines der unverzichtbaren Zubehörteile (nicht im Lieferumfang enthalten):
– Doppel-Druckverschluss
Montage
Die Einbautiefe dieses Scharniers beträgt 35 mm und die Bohrtiefe mindestens 11,5 mm. Dank des Klickmechanismus lässt sich dieses Scharnier sehr einfach befestigen. Außerdem lässt sich das Scharnier mithilfe von Einstellschrauben leicht justieren.
Dieses Scharnier ist 3D-verstellbar, was bedeutet, dass es d.m.f. Einstellschrauben in alle Richtungen verstellt werden kann. Einigeandere Scharniere verfügen hier lediglich über Langlöcher.
Die meisten Nutzer verwenden die Standard-Montageplatte mit dem Wert D=0. Sollten Sie eine Montageplatte benötigen, finden Sie unten die Zuordnung zwischen der Montageplatte (D), dem Überstand und dem Bohrabstand (C). Bitte beachten Sie, dass Sie längere Schrauben benötigen, wenn Sie eine dickere Montageplatte verwenden.
Alle Einsteckscharniere werden mit einer Montageplatte D=0 geliefert. Wenn die Tür bündig mit der Seitenwand (K=0) abschließen soll, können Sie den Überstand anhand der folgenden Tabelle berechnen. Angenommen, die Türstärke beträgt 18 mm, dann beträgt der Abstand vom Rand des Einbaulochs bis zum Rand des Türblatts C = 5 mm.
| Überstand | C=2 | C=3 | C=4 | C=5 | C=6 | C=7 |
| D=0 | 15 | 16 | 17 | 18 | 19 | 20 |
| C: Topfabstand | 2–7 mm |
| P: Bohrtiefe im Topf | ≥11,5 mm |
| X: Topfdurchmesser | 35 mm |
| Y: Bohrabstand | 48 mm |
| L: Länge | 37 mm |
| B: Abstand der Löcher in der Bodenplatte | 32 mm |
Mithilfe der Einstellschrauben lässt sich das Scharnier nach der Befestigung noch justieren, damit die Schranktür schön gerade hängt.
| EAN-Code | 6017441720798 |
|---|---|
| Verkauft von | Stück |
| Einschließlich Grundplatte | Ja |
| Scharnier Typ | Eckanschlag |
| Geeignet für feuchte Räume | Ja |
| Mit Exzenterschraube | Ja |
| Öffnungswinkel | 95° |
| Standard | Nein |
| Push-to-open | Ja |
| Softclose | Nein |
| Türstärke | 14-21 mm |
| Durchmesser des Schlaglochs | 35 mm |
| Montage | Bohren |
| Material | Stahl |
| Bodenplatte abnehmbar? | Ja aufsteckbar |
| Inklusive Schrauben? | Nein |
