Klappenstütze DOLAN - softclose
SKU
KS03
14,95 €
- Kauf 10 für 14,20 € jeweils und spare 5%
- Kauf 20 für 13,75 € jeweils und spare 8%
Klappenstütze DOLAN - softclose

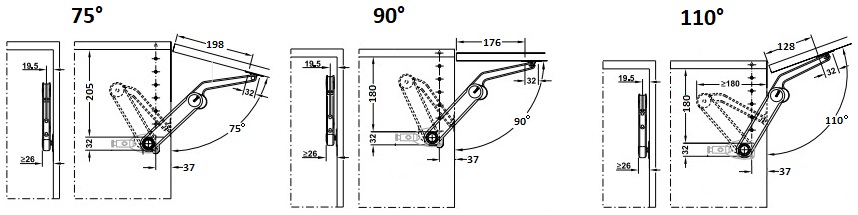

Um diese Klappenstütze mit einem Öffnungswinkel von 75, 90 oder 110 Grad zu montieren, verwenden Sie die untenstehenden Abbildungen, um die Schraubenpositionen zu bestimmen.
Sie können den mitgelieferten Inbusschlüssel verwenden, um die gewünschte Tragfähigkeit einzustellen. In der nachstehenden Tabelle finden Sie eine Schätzung der Tragfähigkeit pro Position. Bitte beachten Sie, dass die Tragfähigkeit von der Länge Ihrer Schranktür abhängt.
| Schranktürlänge ↓ Position → | 1-2-3 | 4-5-6 | 7-8-9 | 10-11-12 |
| 300mm | 3.0 - 5.0kg | 5,0 - 10,0 kg | 9,0 - 15,5kg | 11,0 - 20,0kg |
| 400mm | 2,0 - 4,0kg | 3,5 - 7,5kg | 6,5 - 11,5kg | 8,5 - 15,0kg |
| 500mm | 1,5 - 3,0kg | 3,0 - 7,5kg | 5,5 - 9,5kg | 7,0 - 12,0kg |
| 600mm | 1,5 - 2,5kg | 2,5 - 5,0kg | 4,5 - 7,5kg | 6,0 - 10,0kg |
| 700mm | 1,0 - 2,0kg | 2,0 - 4,0kg | 3,5 - 6,5kg | 4,5 - 8,5kg |
| 800mm | 1,0 - 2,0kg | 1,5 - 3,5kg | 3,0 - 5,5kg | 4,0 - 7,5kg |
| 900mm | 1,0 - 1,8kg | 1,5 - 3,0kg | 3.0 - 5.0kg | 3,5 - 6,5kg |
| 1000mm | 0,9 - 1,5kg | 1.5 - 3.0kg | 2,5 - 4,5kg | 3,5 - 6,0kg |
Folgendes ist im Lieferumfang enthalten:
- 1 Ventilhalterung
- 1 Seitenwandbefestigung
- 1 Ventilbefestigung
- Schrauben
- Softclose-Mechanismus
- Montageanleitung
| EAN-Code | 7423453088020 |
|---|---|
| Ventil-Typ | Steigende Klappe |
| Verkauft von | Stück |
| Softclose | Ja |
| Standard | Nein |
| Montage | Zum Schrauben |
| Inklusive Schrauben? | Ja |
